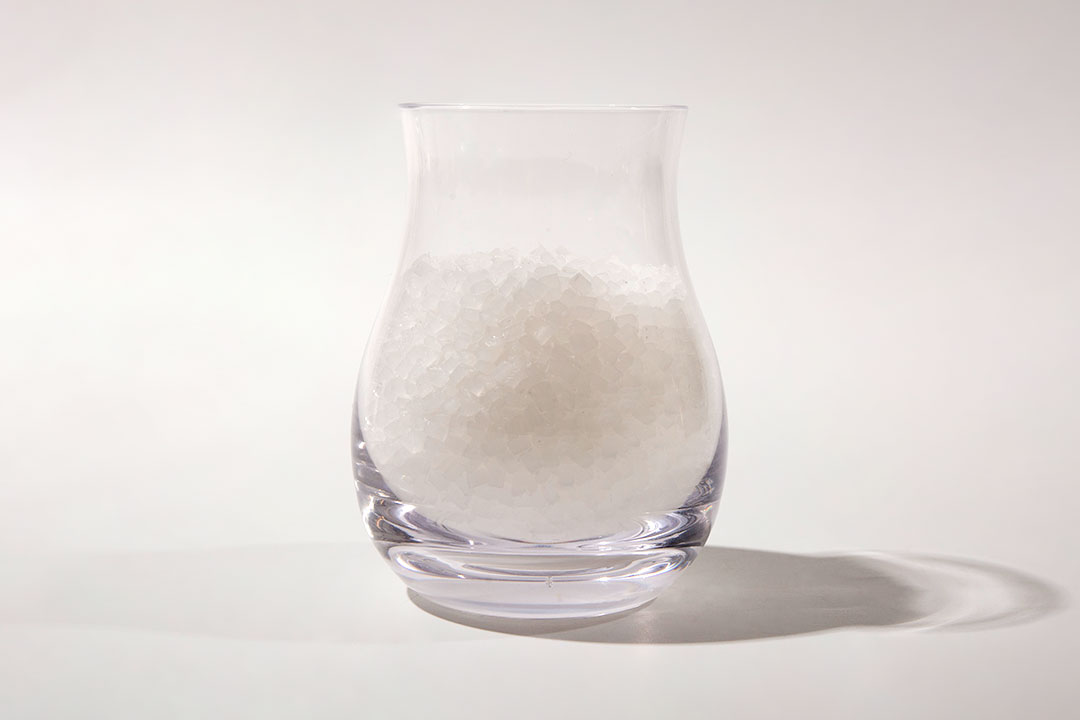

FEP是PTFE的改性材料，可以看做是PTFE分子鏈中的一部分氟原子被三氟甲基取代后形成的，HFP含量一般在16％~20%。HFP的引入使得FEP的結(jié)晶度、熔點(diǎn)、黏度相比PTFE均有所降低，同時(shí)又具有PTFE的大部分基本性質(zhì)。
它的基本性能主要有以下幾個(gè)：
1.結(jié)晶度
FEP樹脂是一種結(jié)晶性高聚物，其結(jié)晶度低于PTFE。FEP結(jié)晶熔化點(diǎn)為580F，密度為是一種軟性塑料，其拉伸強(qiáng)度、耐磨性、抗蠕變性低于許多工程塑料。
當(dāng)熔融的FEP樹脂緩慢冷卻到晶體熔點(diǎn)以下溫度時(shí)，結(jié)晶度較大，在50％~60％之間；當(dāng)熔體以淬火方式迅速冷卻時(shí)，結(jié)晶度較小，在40％~50％之間。FEP樹脂為球晶結(jié)構(gòu)，其結(jié)構(gòu)會(huì)因樹脂的加工溫度、熱處理方式而存在一定的差異。
2.耐化學(xué)穩(wěn)定性
FEP樹脂的耐化學(xué)穩(wěn)定性與PTFE相似，除與高溫下的氟元素、熔融的堿金屬和三氟化氯等發(fā)生反應(yīng)外，與其他化學(xué)藥品接觸時(shí)均不被腐蝕。
3.電性能
PTFE介電系數(shù)在很寬的溫度和頻率范圍（-80~200℃，50~1010Hz）內(nèi)基本保持不變；介質(zhì)損耗角正切隨頻率的變化而變化，但受溫度影響變化不大；FEP介電強(qiáng)度很高，在200℃下熱老化后也不受影響。
4.熱穩(wěn)定性
FEP樹脂的耐熱性能低于聚四氟乙烯，可在-80~200℃的溫度范圍內(nèi)連續(xù)使用。在-200℃和260℃的極限情況下，也可以短時(shí)間使用。
5.力學(xué)性能
與PTFE相比，F(xiàn)EP硬度及抗拉強(qiáng)度略有提高，摩擦系數(shù)也略大。常溫下，F(xiàn)EP具有較好的耐蠕變性能，但當(dāng)溫度高于100℃時(shí)，耐蠕變性能反而不及PTFE
說(shuō)到這里還還不點(diǎn)贊收藏起來(lái)。
